一、概述

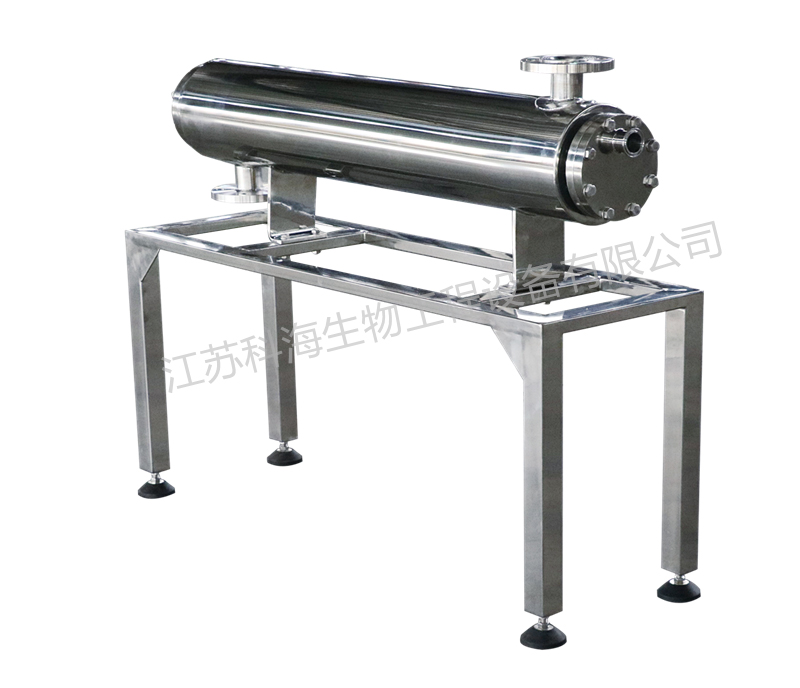

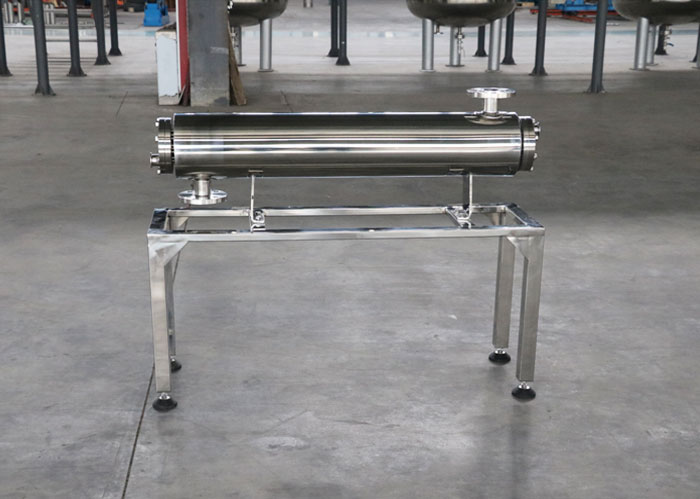

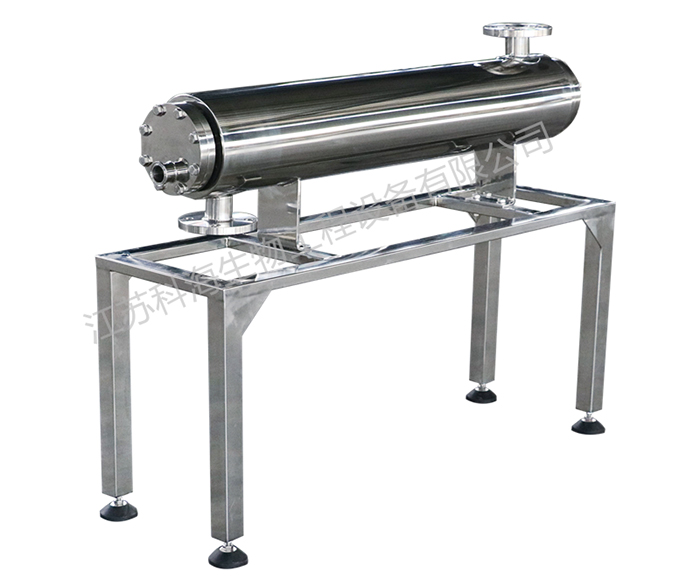

KRH係列潔淨型列管式雙管板換熱器,為醫藥行業專業設計製造,符合國家藥品生產GMP認證要求,也符合美國FDA歐盟WHO要求。設備設計精良、結構合理、換熱效率高、全逆流多程熱交換原理,容易清洗,安裝維修方便快捷,具有管殼式換熱器的通用優點。設備製造工藝複雜,焊接全部采用圓滑過渡,無死角。盲管、料液、水能夠充分排除幹淨無殘留,確保兩種介質在熱交換過程中無交叉汙染,有效防止料液染菌。
二、結構組成:

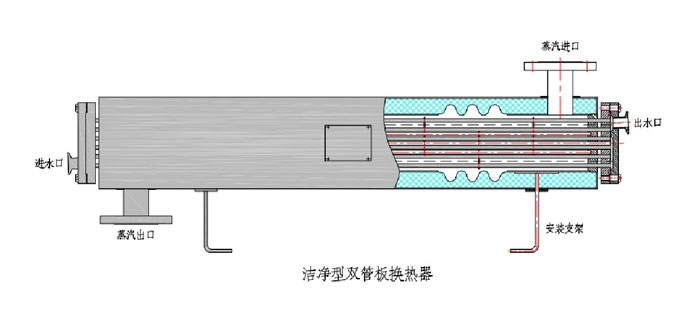

1.由兩個管箱、漲焊雙管板式換熱器殼體、多組換熱管、ASME衛生型快開式接頭(管程)、HG20592法蘭接口(殼程)、殼體外部不鏽鋼SUS304保溫層、兩個管式支腿等組成。換熱麵積大於1.0㎡以上的換熱器為了增加換熱器的傳熱效果,利用隔板將管程分隔為多程(2~3程),使水在管程內流速增大,管內水的流速維持在2~3m/s。按照全逆流熱交換的原理,液體介質(或冷介質)走管程, 氣體介質(或熱介質)走殼程。本機使用為臥式放置。本機使用的材質為:凡和管程及殼程接觸的過流材質均為316L(00Gr17Ni14MO2),其餘支腿和保溫外殼等材質為SUS304,密封材質為:聚四氟乙烯(PTFE)。整機全部采用不鏽鋼製造。本機全部采用潔淨式設計,管程拋光精度為Ra≤0.4um雙管板漲焊結構,設計結構保證可以排淨冷凝器內的餘水。
2.本換熱器為臥式多程列管式雙管板熱交換器。
3.雙管板列管式換熱器與單管板換熱器區別:單管板換熱器製造是通過一塊管板來分隔管程和殼程,容易造成管程和殼程的料液交叉感染。而且換熱器在停止工作後,內部殘留的積水不能完全排除,增加了料液被汙染的風險。
三、主要用途
配置藥液係統、注射用水、純化水、巴氏殺毒、過熱水滅菌、輸送循環管路係統冷卻和加熱;潔淨蒸汽、高純蒸汽的冷凝和冷卻
四、技術指標
名 稱 | 管 程 | 殼 程 |
設計壓力 | 0.8Mpa | 0.6MPa |
工作壓力 | 0.72MPa | 0.5MPa |
實驗壓力 | 1.0MPa | 0.75MPa |
設計溫度 | 143℃ | 164℃ |
工作溫度 | 130℃ | 158℃ |
料液 | 被冷卻(或加熱)的熱介質水(注射用水或純化水),進水壓力≤0.72MPa, 進水溫度≤130℃。 | 冷卻水(或加熱蒸汽),進水壓力(或進汽壓力)≤0.5MPa, 進水溫度(或進汽溫度)≤158℃。 |
主要材質 | 與料液接觸SUS316L, 殼體SUS304 | |
表麵處理 | 管程拋光精度Ra≤0.4um,殼程酸洗鈍化,外表麵機械拋光。 | |
常規換熱麵積 | 0.8-1.0㎡/h;1.4㎡/h;1.8㎡/h;2.4㎡/h;3.5㎡/h;4.0㎡/h; |

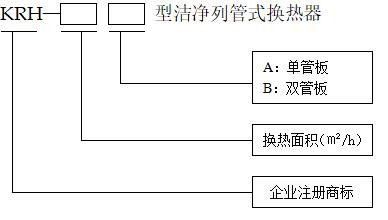

四、規格/型號命名
